ESD (rhyddhau electrostatig) gwn neu efelychydd ESD neuGenerator ESDyn ddyfais brawf sy'n profi gwrthwynebiad cynnyrch arall i ollwng electrostatig. Mae'r gwn ADC yn efelychu gollyngiad a fydd yn aml yn creu gwreichionen weladwy.
Emcsosin hunan - Datblygwyd gynnau ADC yn cydymffurfio ag IEC/EN 61000-4-2,ISO 10605safonau, gyda foltedd allbwn hyd at 30kV.
Gall y gweithredwr ddisodli'r awgrymiadau, pennau gwn a rhwydweithiau gollwng RC yn hawdd gan y gweithredwr ymhen ychydig, heb weithrediadau ymgynnull/dadosod cymhleth. EN/IEC61000-4-2 ac Modiwlau Rhyddhau sy'n Cydymffurfio ISO 10605 ar gael.
Efelychydd eMcsosin ESD gweithrediad syml
1. Setup Prawf ESD
Bydd gosodiad prawf ESD yn cynnwys tabl dargludol nad yw'n -, yn sefyll ar y GRP (awyren gyfeirio daear). Rhaid gosod awyren gyplu llorweddol (HCP) ar y bwrdd. Bydd yr EUT a'i geblau yn cael eu hynysu oddi wrth yr awyren gyplu trwy gefnogaeth inswleiddio.
Rhoddir enghraifft o'r setup prawf ar gyfer tabl - Offer uchaf fel isod.

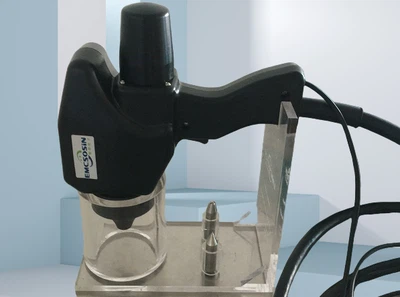

2. Mae dau fath o electrod gollwng, electrod gollwng aer: gyda'r domen gron
Cyswllt Electrode Rhyddhau: Gyda'r domen finiog. Cysylltwch yr electrod metel â phen gwn ASD. Cysylltwch y clip crocodeil sylfaen â'r awyren gyfeirio daear. Sicrhewch nad oes unrhyw ddyfeisiau electronig eraill yn bodoli yn yr amgylchedd prawf er mwyn osgoi difrod. Ac yna pŵer ar ddyfais.
3. Gosod paramedrau prawf ar sgrin gyffwrdd lliw.
Polaredd foltedd: +, -, +/-, -/ +
Gosod Foltedd Prawf: 0.2 ~ 20kv/0.2 ~ 30kv
Dull Rhyddhau: Gollyngiad Cyswllt (y domen finiog), rhyddhau aer (y domen gron)
Cyfnod: 0.05 ~ 9.99s
Nifer y gollyngiadau: 1 ~ 9999
Modd Sbarduno: Llawlyfr, Auto, 20pps, Sengl, Rheoli Gwn
4. Pan fydd y paramedrau wedi'u gosod, cliciwch "Start" ar sgrin lliw dyfais a chyflawni prawf.
